矩形弯头由两块侧板、弯头背板、弯头里板四部分组成。如图2-58所示，矩形弯头有内外弧弯头、内弧形弯头、内斜线 (直角)弯头三种。工程上最常用的是内外弧弯头。
同圆形弯头的连接一样，矩形弯头有咬口连接和焊接。咬口连接主要有联合角咬口、按扣式咬口、单角咬口连接，而最常用的是联合角咬口，其次是按扣式咬口。

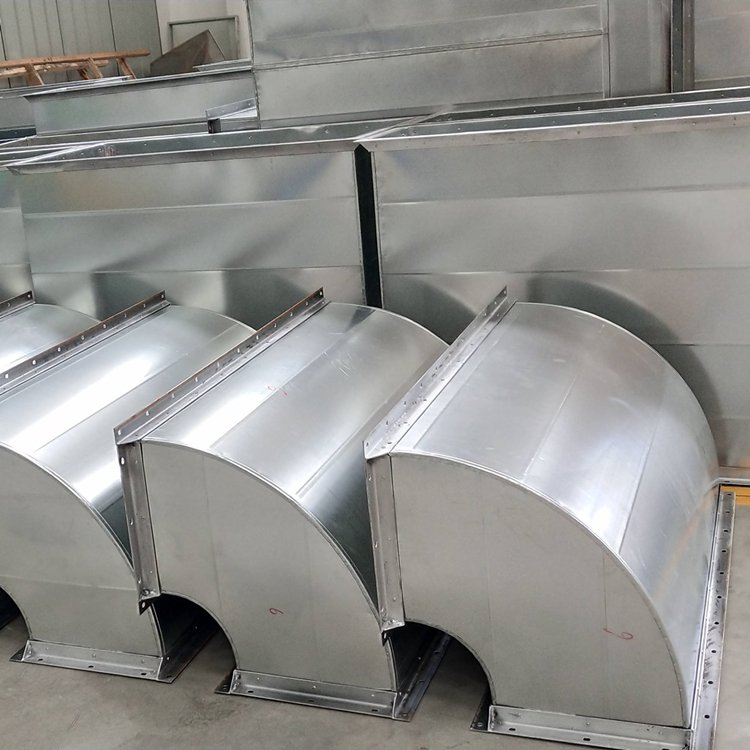

下面就以最常用的内外弧形矩形弯头为例，介绍矩形弯头的制作。具体步骤是：
(1)绘制内外弧形矩形弯头的展开图，如图2- 59所示。按照已知弯头背和弯头里的宽度A、侧坂宽度 B、曲率半径R (一般为 1.5B)，弯头里的曲率半径R1= B，弯头背的曲率半径R2 = 2B， 再在背弧与里弧处放出咬口的单折边留量。为避免法兰套在圆弧形侧板上，另外还放出法兰留量M (为法兰角钢的边宽加端口的 l0mm 翻边)。画出矩形弯头的侧板展开图。
计算出里弧的长度L1 = 2πR1/4 =1.57R1,背弧的长度L2 = 2πR2/4 =1.57R2, 或用钢卷尺直接在侧壁上量取。两端放出法兰翻边留量 M土(一般取 50mm) 作为展开矩形的长度，两侧宽度则是背板或里板的宽度 A加上双折边的咬口 留量。分别画出里板和背板的展开图，如图2-59 (b)、(c)所示。
(2)-划线。在待裁剪的板材上，按上述尺寸展开划线，并注意应有咬口留量和法兰翻边留量。
(3)剪切。经检查尺寸无误后，用机械或手工方法加以剪裁，，侧板需要两块。

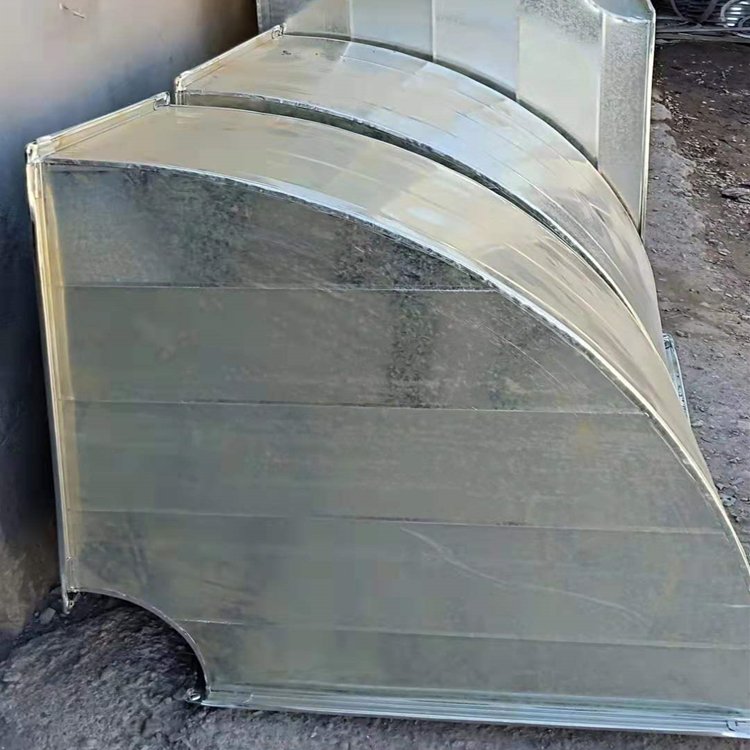

矩形弯头
(4)咬口加工。按展开放样所选的咬口形式及其留量，用机械或手工方法加工好相应咬口。
(5)揻制里、背板弧度。加工好咬口后，将里板和背板分别进行人工城制，依次城制成与弯头侧板弧度大致相同的 1/4 圆。具体方法是；将板材贴近侧枝的一面朝里贴靠在大直径的钢管上，双手徐徐向下加力揿按，同时转动板材，使之受力均匀、圆滑地弯曲到所需弧度。
(6)组装咬合。里板和背板城制好弧度后，将侧枝单边插入它们双边的沟槽内，用方锤轻击单边使之到位，然后用方锤击倒双边的包边，以包紧单边。等90°弧线有3 ~5处单边插到位并包紧抱实后，-可确保单边全部插装到位，即可最终将双边完全包紧打实。
